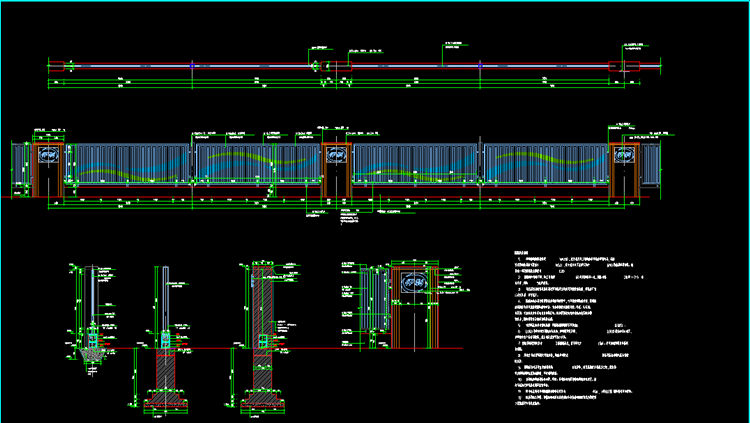

伊利健康谷定制圍欄設計說明：
1、磚砌體磚的強度等級>MU10，室外地坪以上的砌體采用混合砂漿砌筑，混合砂漿的強度等級不得低于M5.0；室外地坪以下采用不低于M10的水泥砂漿砌筑。鋼筋砼:現澆的混疑土強度為C20。
2、圍墻磚砌體的下部，距室外地坪60處設防潮層一道，做法為抹20厚1:25水泥砂漿，內摻5%防水劑。
3、鐵藝欄桿與墻體鏈接處通過預制混凝土塊內設預埋件相連接，需結合廠家二次設計后，方可施工。
4、圍墻所有金屬構件焊接部分焊縫均應挫平，均須做防腐防銹處理，露明的金屬構件均采用整體聚酯漆靜電噴涂。各金屬構件表面應光滑、平直、無毛刺。無鐵銹、無油污及附著在構件表面的雜物。圍墻格柵及構件均為乳白色聚酯漆靜電噴涂，格柵按圖噴涂藍綠色飄帶造型。
5、本圖所注高程為相對高程，以圍墻相鄰路緣石項面為±0.000。
6、LOGO字體設置于圍墻立柱正面，即朝向市政方向，LOGO造型由業主指定，并須由專業廣告公司放樣，業主確認后方可加工安裝。
7、圍墻伸縮縫間距宜為3倍圍墻高度，宜不應大于15M。遇復雜地形時應具體設變形縫。
8、所有室外墻面所用之外墻涂料 ，均應具有防水防污及適應本地氣候條件的耐侯性。
9、圍墻結構設計按Ⅱ類建筑場地8度設防，建筑結構安全等級為三級 ，抗震等級為四級采取抗震構造措施，不考慮風荷載。
10、金屬鐵件焊接 部位要滿焊、牢固。露明鐵件焊接部分的焊縫均應銼平。鋼與不銹鋼之間焊接采用不銹鋼焊條。
11、圖中未注明部分鋼筋錯固和搭接長度均為40d，HPB235鋼筋端部須加彎鉤。
12、配件的施工安裝，質量驗收標準以及建材技術指標等均按國家現行的建筑工程規范及有關規定執行。
