一、水庫河道圍欄工程概況
南水北調鄭州1段二標總干渠全長4. 773km,渠道為梯形斷面，其右岸開口線外側設有防護提、防護林，左岸設置防護堤、截流溝、防護林。兩側防護林外均設有隔離網，其具體位置位于兩側征地紅線內側20cm設置隔離網基礎。渠道隔離網左右岸總長約10km，高2m。鋼大門分別布置在須水河倒虹吸右岸進口檢修閘、出口節制閘及付莊溝渡槽出口左、右岸。大門立柱采用φ 100圓鋼，雙孔插座布置于大門中心位置，單孔插座布置于大門外側與立柱同一.直線處位置。
二、水庫河道圍欄編制依據
1.《隔離柵技術條件》(JT/T 374-1998);
2.《公路交通安全設施施工技術規范》(JTGF 71-2006);
3.《圍墻大門》(國家建筑標準設計圖集03J001);
4.招標文件21.2隔離網欄工程;
5.隔離網欄施工圖紙。
三、水庫河道圍欄材料物資準備
1.防護網欄為草綠色，高度為2m。
2.立柱采用方型冷拔鋼管，外邊長50mm，壁厚4mm，兩端加堵頭，埋深40cm,斜撐采用45X45X 4mm角鋼，網片采用φ 4mm低碳鋼絲，間距7. 5X15cm (寬X高),頂部以下30cm處向外折彎30°。網片框架為40X 4mm扁鋼，網片沿立柱中心線設置。

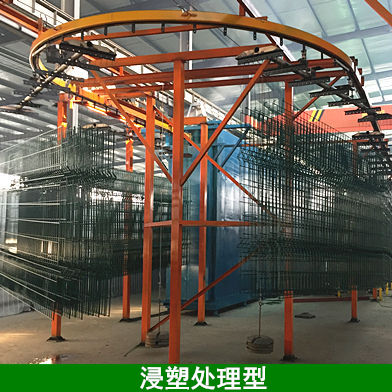

3.立柱及網片上均設焊耳，立柱與網片及斜撐采用防盜螺栓連接，立柱、網片、斜撐及焊耳均浸塑防腐，塑層厚度0.4~0.6mm，螺栓表面熱浸鍍鋅。
4.鋼大門立柱采用φ 100mm圓鋼，壁厚10mm，立柱底部鋼板規格為200X200X10mm。大門框架采用口75X 50X 4mm方鋼。
5.混凝土建筑物上立柱基座采用150X 150X 10mm鋼板，M12x150 膨脹螺栓。
四、水庫河道圍欄施工
1、渠道隔離網場地清理
用人工清理安裝渠道隔離網區域內的雜物，并將各部位的雜物集中堆放，最后用小型貨車將全線雜物運輸到指定地方集中進行處理。
2、渠道隔離網施工放樣
平坡段、斜坡段施工放樣。測量人員根據現場布設的控制點、設計圖紙中隔離設施的平面位置、實際地形及地物條件確定出控制立柱的平面位置，然后定出立柱中心線，測量立柱的準確位置，基礎標高，并做出標記。階梯段施工放樣。測量人員根據現場布設的控制點、設計圖紙中隔離設施的平面位置、實際地形測出臺階的高度，確定出控制立柱的平面位置，然后定出立柱中心線，測量立柱的準確位置，并做出標記。
3、渠道隔離網基坑開挖
圖1、圖3、圖4所示情況，立柱混凝土支座開挖30X40X50cm的基坑;圖2所示情況，立柱混凝土支座開挖40X 40X 60cm的基坑;斜撐處立柱混凝土支座開挖40X 40X 60cm的基坑，斜撐混凝土支座開挖20X 20X 30cm的基坑。開挖過程中應借助于測:量?jì)x器確定的立柱中心點用鋼尺定出基坑的邊線，并確保立柱中心位于基坑中心即混凝土支座中心。注意在開挖基坑的過程中--定要按照施工圖紙上尺寸進行，避免超挖、欠挖。

安平縣秉德絲網制品有限公司專業生產水庫圍欄網、河道隔離網、水塘護欄網，是專業的水庫圍欄網生產廠家、河道隔離網生產廠家、水塘護欄網生產廠家。安平縣秉德絲網制品有限公司先后參與生產南水北調工程護欄網項目、張家口濕地公園湖泊護欄網項目、北京風景區湖泊護欄網項目、安徽水庫護欄網項目、江蘇水庫護欄網項目、山東水庫護欄網項目、河北水庫護欄網項目、浙江水庫護欄網項目、廣東護欄網項目、海南水庫護欄網項目、云南水庫護欄網項目、廣西水庫護欄網項目河南水庫護欄網項目等等，產品質量、生產工期得到了客戶的好評。
