防落物網設計說明

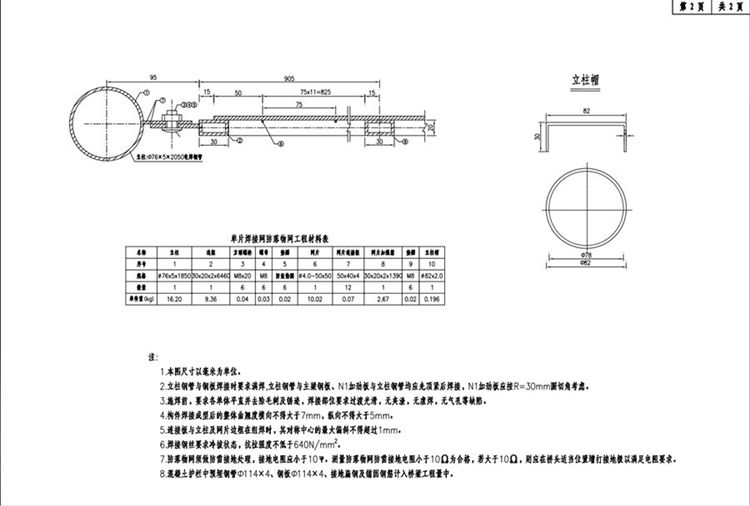

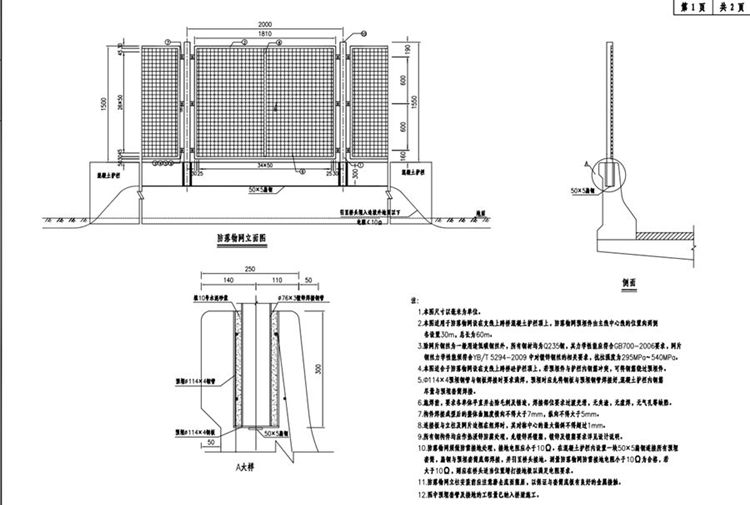

1.本圖尺寸以毫米為單位。
2.本圖適用于防落物網設在支線上跨橋混凝土護欄頂上,防落物網預埋件由主線中心線的位置向兩側各設置30m,總長為60m。
3.除網片鋼絲為一般用途低碳鋼絲外，所有鋼材均為Q235鋼，其力學性能應符合GB700-2006要求,網片鋼絲力學性能須符合YB/T 5294-2009中對鍍鋅鋼絲的相關要求，抗拉強度為295MPa~ 540MPa。
4.本圖適合于防落物網設在支線上跨橋砼護欄頂上,若預埋件與護欄內鋼筋沖突,可將鋼筋繞過預埋件。
5.Φ114X4預埋鋼管與鋼板焊接時要求滿焊,預埋時應先將鋼板與預埋鋼管焊接好，混凝土護欄內鋼筋
盡量與預埋套筒焊接。
6.施焊前，要求各單體平直并去除毛刺及銹跡,焊接部位要求過渡光滑,無夾渣,無虛焊,無氣孔等缺陷。
7.構件焊接成型后的整體曲翹度橫向不得大于7mm,縱向不得大于5mm。
8.連接板與立柱及網片邊框在組焊時,其對稱中心的偏斜不得超過1mm。
9.所有鋼構件均應作熱浸鋅防腐處理,先鍍鋅再鍍塑,鍍鋅及鍍塑要求詳見設計說明。
10.防落物網須做防雷接地處理，接地電阻應小于10Ω。在混凝土護欄內設置一塊50X5扁鋼連接所有預埋套筒，扁鋼與預埋套筒底部焊接,并引至橋頭接地。測量防落物網防雷接地電阻小于10Ω為合格，若大于10Ω,則應在橋頭適當位置增打接地極以滿足電阻要求。
11.防落物網立柱安裝前應注意磨去底面塑層，以保證與套筒底板有良好的金屬接觸。
12.圖中預埋套管及接地的工程量已納入橋梁施工。
